Productos / Anclajes / Fijaciones metálicas / MTD / MTD-M
MTD-M
MTD-M

Taquete arpón en acero inoxidable con certificación ICC MTD-M

Taquete arpón de alto rendimiento en acero inoxidable AISI 304. Ideal para fijaciones estructurales en concreto fisurado y no fisurado, así como en mampostería inyectada. Su instalación se realiza por par controlado, con broca del mismo diámetro que el anclaje, permitiendo fijarlo directamente a través del elemento a sujetar. Incluye tuerca y arandela premontadas, marcas de profundidad y código grabado para identificar la longitud. Su diseño garantiza expansión controlada bajo cargas de tracción, y está homologado bajo normas ICC AC193, ACI 355.2 e ICC AC01. Recomendado para aplicaciones en interior o exterior con cargas estáticas, sísmicas o de viento, como fijación de vigas, columnas, tuberías, rociadores contra incendio, sistemas de riego, maquinaria, señales o barreras de seguridad. Rosca en pulgadas.

homologaciones y certificados

CódigoMedidaEspesor máx. a fijar [mm]MÍN. ESPESOR MATERIAL BASELetra Eje (longitud)Uds. CajaUds. MasterboxEANInfo. Técnica
ADM0142141/4" x 2-1/4"0,194"20008423533493668

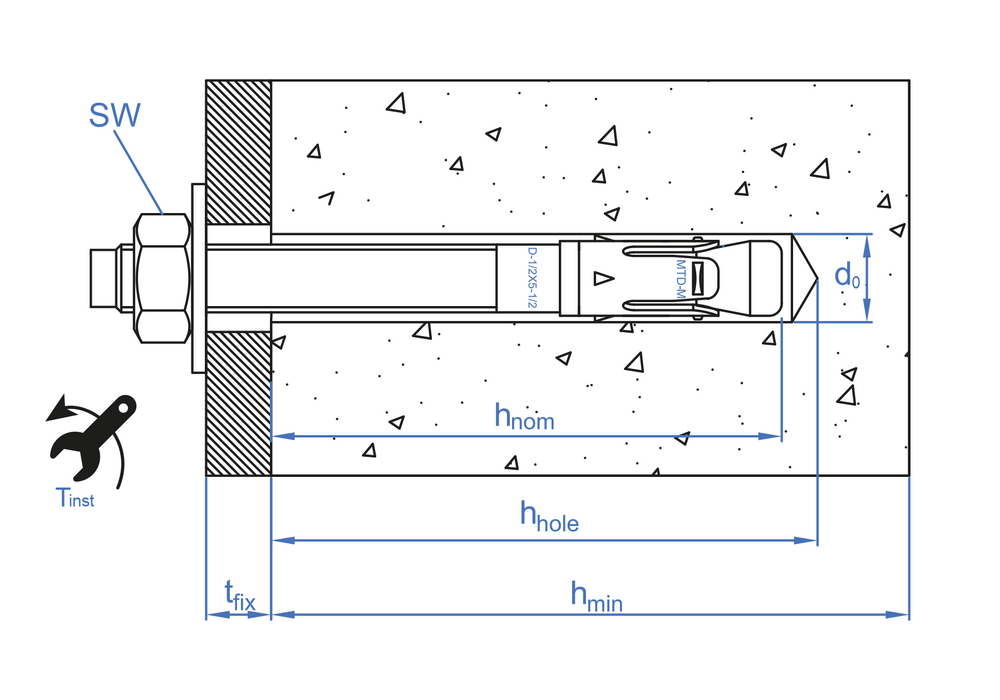

  • tfix - Espesor máx. a fijar0,19
  • SW - Llave de instalación7/16"
  • df - Ø Elemento a fijar5/16"
  • Tins - Tins -5
  • hnom - Profundidad mín. del anclaje1,68
  • h1 - Profundidad mín. de taladro2"
  • d0 - Ø Broca1/4"
  • hmin - Espesor mín. material base4"
  • L - Longitud2-1/4"
ADM0383003/8" x 3"0,184"10008423533493705
  • tfix - Espesor máx. a fijar0,18
  • SW - Llave de instalación9/16"
  • df - Ø Elemento a fijar7/16"
  • Tins - Tins -20
  • hnom - Profundidad mín. del anclaje2,33
  • h1 - Profundidad mín. de taladro2-5/8"
  • d0 - Ø Broca3/8"
  • hmin - Espesor mín. material base4"
  • L - Longitud3"
ADM0383343/8" x 3-3/4"0,934"10008423533493712
  • tfix - Espesor máx. a fijar0,93
  • SW - Llave de instalación9/16"
  • df - Ø Elemento a fijar7/16"
  • Tins - Tins -20
  • hnom - Profundidad mín. del anclaje2,33
  • h1 - Profundidad mín. de taladro2-5/8"
  • d0 - Ø Broca3/8"
  • hmin - Espesor mín. material base4"
  • L - Longitud3-3/4"
ADM0385003/8" x 5"2,184"5008423533493729
  • tfix - Espesor máx. a fijar2,18
  • SW - Llave de instalación9/16"
  • df - Ø Elemento a fijar7/16"
  • Tins - Tins -20
  • hnom - Profundidad mín. del anclaje2,33
  • h1 - Profundidad mín. de taladro2-5/8"
  • d0 - Ø Broca3/8"
  • hmin - Espesor mín. material base4"
  • L - Longitud5"
ADM0122341/2" x 2-3/4"0,254"5008423533493736
  • tfix - Espesor máx. a fijar0,25
  • SW - Llave de instalación3/4"
  • df - Ø Elemento a fijar9/16"
  • Tins - Tins -45
  • hnom - Profundidad mín. del anclaje1,83"
  • h1 - Profundidad mín. de taladro2"
  • d0 - Ø Broca1/2"
  • hmin - Espesor mín. material base4"
  • L - Longitud2-3/4"
ADM0124141/2” x 4-1/4”1,254"5008423533493750
  • tfix - Espesor máx. a fijar1,25
  • SW - Llave de instalación3/4"
  • df - Ø Elemento a fijar9/16"
  • Tins - Tins -45
  • hnom - Profundidad mín. del anclaje2,33"
  • h1 - Profundidad mín. de taladro2-5/8"
  • d0 - Ø Broca1/2”
  • hmin - Espesor mín. material base4"
  • L - Longitud4-1/4”
ADM0124121/2" x 4-1/2"0,246"5008423533493767
  • tfix - Espesor máx. a fijar0,24
  • SW - Llave de instalación3/4"
  • df - Ø Elemento a fijar9/16"
  • Tins - Tins -45
  • hnom - Profundidad mín. del anclaje3,59
  • h1 - Profundidad mín. de taladro4"
  • d0 - Ø Broca1/2"
  • hmin - Espesor mín. material base6"
  • L - Longitud4-1/2"
ADM0125121/2" x 5-1/2"1,246"5008423533493774
  • tfix - Espesor máx. a fijar1,24
  • SW - Llave de instalación3/4"
  • df - Ø Elemento a fijar9/16"
  • Tins - Tins -45
  • hnom - Profundidad mín. del anclaje3,59
  • h1 - Profundidad mín. de taladro4"
  • d0 - Ø Broca1/2"
  • hmin - Espesor mín. material base6"
  • L - Longitud5-1/2"
ADM0584125/8" x 4-1/2"0,495-1/2"2508423533493804
  • tfix - Espesor máx. a fijar0,49
  • SW - Llave de instalación15/16"
  • df - Ø Elemento a fijar11/16"
  • Tins - Tins -80
  • hnom - Profundidad mín. del anclaje3,23"
  • h1 - Profundidad mín. de taladro3-1/2"
  • d0 - Ø Broca5/8"
  • hmin - Espesor mín. material base5-1/2"
  • L - Longitud4-1/2"
ADM0585005/8" x 5"0,995-1/2"2508423533493811
  • tfix - Espesor máx. a fijar0,99
  • SW - Llave de instalación15/16"
  • df - Ø Elemento a fijar11/16"
  • Tins - Tins -80
  • hnom - Profundidad mín. del anclaje3,23"
  • h1 - Profundidad mín. de taladro3-1/2"
  • d0 - Ø Broca5/8"
  • hmin - Espesor mín. material base5-1/2"
  • L - Longitud5"
ADM0586005/8" x 6"0,736-1/2"2508423533493828
  • tfix - Espesor máx. a fijar0,73
  • SW - Llave de instalación15/16"
  • df - Ø Elemento a fijar11/16"
  • Tins - Tins -80
  • hnom - Profundidad mín. del anclaje4,49"
  • h1 - Profundidad mín. de taladro4-3/4"
  • d0 - Ø Broca5/8"
  • hmin - Espesor mín. material base6-1/2"
  • L - Longitud6"
ADM0587005/8" x 7"1,736-1/2"2508423533493835
  • tfix - Espesor máx. a fijar1,73
  • SW - Llave de instalación15/16"
  • df - Ø Elemento a fijar11/16"
  • Tins - Tins -80
  • hnom - Profundidad mín. del anclaje4,49"
  • h1 - Profundidad mín. de taladro4-3/4"
  • d0 - Ø Broca5/8"
  • hmin - Espesor mín. material base6-1/2"
  • L - Longitud7"
ADM0344343/4" x 4-3/4"0,16"2008423533493866
  • tfix - Espesor máx. a fijar0,1
  • SW - Llave de instalación1-1/8"
  • df - Ø Elemento a fijar7/8"
  • Tins - Tins -150
  • hnom - Profundidad mín. del anclaje3,74"
  • h1 - Profundidad mín. de taladro4"
  • d0 - Ø Broca3/4"
  • hmin - Espesor mín. material base6"
  • L - Longitud4-3/4"
ADM0345123/4" x 5-1/2"0,856"2008423533493873
  • tfix - Espesor máx. a fijar0,85
  • SW - Llave de instalación1-1/8"
  • df - Ø Elemento a fijar7/8"
  • Tins - Tins -150
  • hnom - Profundidad mín. del anclaje3,74"
  • h1 - Profundidad mín. de taladro4"
  • d0 - Ø Broca3/4"
  • hmin - Espesor mín. material base6"
  • L - Longitud5-1/2"
ADM0347003/4" x 7"0,838"2008423533493897
  • tfix - Espesor máx. a fijar0,83
  • SW - Llave de instalación1-1/8"
  • df - Ø Elemento a fijar7/8"
  • Tins - Tins -150
  • hnom - Profundidad mín. del anclaje5,26"
  • h1 - Profundidad mín. de taladro5-3/4"
  • d0 - Ø Broca3/4"
  • hmin - Espesor mín. material base8"
  • L - Longitud7"
ADM0348123/4" x 8-1/2"2,338"2008423533493903
  • tfix - Espesor máx. a fijar2,33
  • SW - Llave de instalación1-1/8"
  • df - Ø Elemento a fijar7/8"
  • Tins - Tins -150
  • hnom - Profundidad mín. del anclaje5,26"
  • h1 - Profundidad mín. de taladro5-3/4"
  • d0 - Ø Broca3/4"
  • hmin - Espesor mín. material base8"
  • L - Longitud8-1/2"
  • Fijación de estanterías
  • Estructuras de acero
  • Protectores
  • Mobiliario urbano
  • Maquinaría
  • Estructuras de madera
  • Antenas
  • Barandillas de balcón
  • Barandillas de carretera
  • Barandillas de madera
  • Barandillas de playa
MTD-M
icon book
Fichas Técnicas
FT_MTD-M_mx_rev6.pdf
icon security
Homologaciones
ESR_MTD-X-en_rev7.pdf
ELC_MTD-X_rev0.pdf
¿Cuál es la diferencia entre taladros secos, húmedos e inundados? ¿Cuál es su incidencia en las prestaciones?
¿Qué es el recubrimiento Atlantis del tornillo hormigón?
¿Es posible reapretar un anclaje de expansión a su par nominal una vez instalado?
¿Por qué hay que aplicar un par de instalación a determinados anclajes?
¿Cómo puedo comprobar si un anclaje está correctamente instalado?
¿Qué longitud de anclaje tipo MT debo seleccionar para mi instalación?
¿Qué par de instalación debe aplicar a un anclaje?
¿Se puede reutilizar el tornillo hormigón?
¿Cómo se determina la longitud del perno a usar en anclajes hembra?
¿Se puede instalar a diferentes profundidades un anclaje mecánico?
